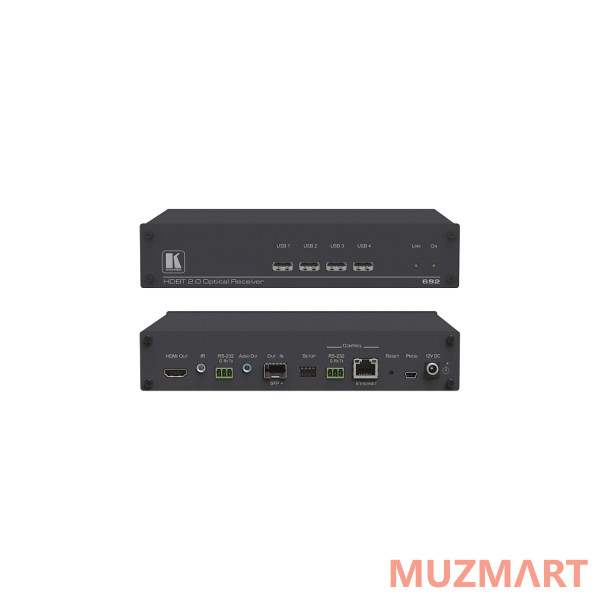

692 — высококачественный быстродействующий приемник сигналов HDMI, стерео аудио, ИК, RS-232, USB 2.0 и Ethernet через волоконно-оптический кабель по технологии HDBaseT 2.0. Приемник преобразует входной оптический сигнал в электрический формата HDBaseT, выделяет видео, аудио и сигналы управления и выводит их на соответствующие разъемы. Прибор осуществляет прием сигнала по многомодовому или одномодовому оптическому волокну от совместимых передатчиков Kramer 691. Комплект приемника 692 и передатчика 691 поддерживает передачу видеосигналов разрешением до 4K@60 Гц (4:2:0) на расстояние до 33 км при использовании одномодового волоконно-оптического кабеля. Для приема-передачи должны использоваться SFP-модули OSP-MM1 или PSP-SM10 в зависимости от выбранного кабеля и требуемой дальности передачи сигналов.
прием сигналов HDBaseT 2.0 по многомодовому или одномодовому волоконно-оптическому кабелю. Приемник совместим с любыми приемниками, соответствующими стандарту HDBaseT 2.0. Максимальная дальность дистанции и быстродействие достигаются при использовании приемопередающих оптических модулей SFP+ Kramer OSP-MM1 и OSP-SM10 и кабелей Kramer. При использовании модулей и кабелей других производителей максимальные значения могут снижаться
соответствие стандартам HDMI 2.0 и HDCP 1.4
поддержка режимов HDMI: Deep Color, x.v.Color™, Lip Sync, несжатых аудио каналов, Dolby TrueHD, DTS–HD, пропуск EDID, 3D и CEC без изменений
интеллектуальный алгоритм работы с блоком данных EDID Kramer I-EDIDPro™, обеспечивающий функционирование в режиме Plug and Play
поддержка интерфейса USB 2.0 для подключения HID-устройств (клавиатура, мышь и т.п.) и флеш-накопителей, поддержка изохронного режима передачи данных с USB камер и аудио устройств. При подключении USB-устройств, использующих высокоскоростной обмен данными, следует учесть, что стандарт HDBaseT и интерфейс USB накладывают ограничения на пропускную способность данных в изохронном режиме
передача данных сети Ethernet 100 Мбит/с в обоих направлениях
поддержка двунаправленного интерфейса управления RS-232
передача ИК сигналов в обоих направлениях
встраивание аналогового стерео аудиосигнала в сигнал HDMI путем замещения существующего цифрового аудио сигнала (с возможностью переключения режима работы)
индикаторы подключения HDMI и HDBaseT линий
широкие возможности управления через интерфейс RS-232, сеть Ethernet и встроенную веб-страницу
обновление прошивки локально через порт mini-USB и интерфейс RS-232 и удаленно с помощью веб-интерфейса
малогабаритный корпус позволяет разместить два прибора рядом в стандартной 19” стойке с помощью опционального адаптера
Входы
Оптический (1 вх.): SFP+ LC разъем, IEEE 802.3ae
Выходы
HDMI (1 вых.); стерео аудио (1 вых): разъем 3,5 мм
Порты
RS-232 (2 порта): 3-конт. блок клемм; ИК (1 порт): разъем 3,5 мм; Ethernet (1 порт): разъем RJ-45; USB (1 порт): разъем USB-B; USB (1 порт): разъем mini-USB;
Формат передачи данных
HDBaseT 2.0, многомодовая или одномодовая волоконно-оптическая линия, 2 волокна.
Поддержка многомодового подключения
Кабель типа OFNR стандарта G.651.1; Рабочая длина волны 850 нм; Скорость передачи данных до 10,2 Гбит/с; Номинальная мощность передачи сигнала –2,5 дБм; Максимальное затухание сигнала 8,6 дБ; Дальность передачи до 3 км при использовании кабеля OM3 ММ
Поддержка одномодового подключения
Кабель типа OFNR стандарта G.652D; Рабочая длина волны 1310 нм; Скорость передачи данных до 10,2 Гбит/с; Номинальная мощность передачи сигнала –2,5 дБм; Максимальное затухание сигнала 11,9 дБ; Дальность передачи до 33 км при использовании кабеля OS1 SM
Поддержка видеосигнала
Скорость передачи данных до 10,2 Гбит/с (3,4 Гбит/с на графический канал); Максимальное разрешение 4K (Ultra HD) 60 Гц (4:2:0) 24 бит; Соответствие HDMI 2.0 и HDCP 1.4
Соответствие стандартам 1.1 и 2.0; Скорость передачи данных до 127 Мбит/с; Максимальное количество устройств — 7; Максимальное количество хабов USB —2; Максимальное количество портов в хабе USB —8
Поддержка сети Ethernet
Скорость передачи данных до 100 Мбит/с
Поддержка RS-232
Скорость передачи данных от 300 до 115200 бит/с
Поддерживаемые веб браузеры
Windows 7 и выше: IE (32/64-бит) версия 10, Firefox версия 30, Chrome версия 35; MAC: Chrome версия 35, Firefox версия 30, Safari версия 7; Минимальное разрешение окна браузера 1024 x 768
Питание
12 В, 2,8 А
Охлаждение
Естественное
Материал корпуса
Алюминий
Рабочая температура
0°...40 °C
Температура хранения
–40°...+70 °C
Относительная влажность воздуха
От 10 % до 90 % без конденсации
Допустимая вибрация
ISTA 1A в упаковке (Международная ассоциация по безопасности перевозок)
Соответствие стандартам безопасности
CE, UL
Соответствие требованиям защиты окружающей среды
RoHs, WEEE
Размеры
21,46 x 16,3 x 4,36 см, Ш х Г х В
Масса
0,95 кг
Размеры с упаковкой
35,1 x 21,2 x 7,2 см, Ш х Г х В
Масса с упаковкой
1,45 кг
В комплекте
Блок питания
