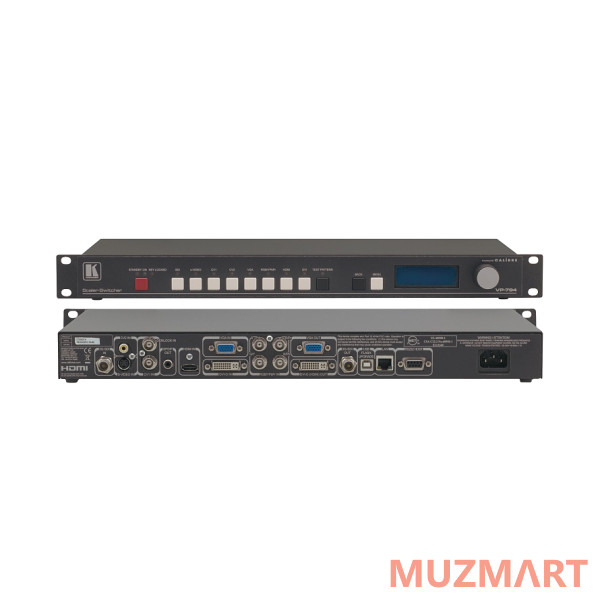

В данном разделе вы можете ознакомиться с техническими характеристиками на Kramer VP-794 Масштабатор
VP-794 - высококачественный масштабатор для аналоговых и цифровых видеосигналов, разработанный специально для отображения информации на больших дисплеях и на нескольких экранах. Прибор повышает или понижает разрешение входного сигнала, обрабатывает изображение по технологии HQV, вносит гибко управляемые предыскажения, выполняет коррекцию геометрии, на профессиональном уровне совмещает края изображений. Выходной сигнал поступает на разъемы 3G HD-SDI, DVI/HDMI, VGA и S/PDIF. В масштабаторе VP-794 имеется специальный режим для вывода изображений на светодиодные видеостены с изменением размеров изображения с точностью до пиксела.
режимы работы, оптимизированные для светодиодных видеостен, для мягкого совмещения краев при проекции, для преобразования частоты развертки и масштабирования при обычном использовании масштабатора/ коммутатора
поддержка различных форматов - 3G HD-SDI, HDMI, DVI, компьютерный графический сигнал, компонентный сигнал, композитный и s-Video (разрешения до 1080p и WUXGA)
полноценное отображение с внесением предыскажений для использования в системах с несколькими проекторами и изогнутыми экранами (программа для компьютера в комплекте)
мощный корректор геометрических искажений (проекции не по оси экрана, дисторсии, функции поворота изображения, панорамирования, наклона и увеличения)
совмещение изображений по четырем сторонам с профессиональным качеством, 48-разрядная обработка, коррекция гаммы и уровня черного по нескольким областям
обработка видеосигнала с использованием современной технологии HQV® (Hollywood Quality Video, видео голливудского качества). Высококачественное преобразование чересстрочной развертки в построчную (со стяжкой 3:2 и 2:2), шумоподавление с четырехмерным учетом движения, масштабирование видео стандартного и высокого разрешения
совместимость с HDTV
соответствие требованиям HDCP
поддерживаемые разрешения - HD 720p, 1080i, 1080psf (только цифровая psf), 1080p 23,97/24/25/30 Гц, 1080p 30 Гц, 1080p 50 Гц, 1080p 59,94 Гц, 1080p 60 Гц; ED 480p, 576p (не через SDI); SD 625i (576i), 525i (480i); стандартные графические форматы VESA от 640x480 до 1920x1200 (для режимов 1920x1200 и 1600x1200 без импульсов гашения обратного хода луча)
синхронизация (V-Lock) по двухуровневым, трехуровневым синхроимпульсам либо по сигналу черного поля
выбираемый режим синхронизации - общая (V-Lock), по входному/выходному сигналу, преобразование частоты кадров
выход HDMI с поддержкой Deep color до 12 бит
поддержка различных телевизионных систем - CVBS и YC в PAL, NTSC, SECAM, выбираемый трехмерный гребенчатый фильтр для композитного сигнала
высококачественное преобразование чересстрочной развертки в построчную -попиксельное с учетом движения, многонаправленный диагональный фильтр снижает мерцание и заметность артефактов
фиксация изображения в реальном времени (логотип, заставка, задник) с возможностью обработки и наложения, 4 блока памяти
выбираемый компромисс между объемом обработки сигнала и задержкой - режимы наилучшего изображения и низкой задержки. В режиме наилучшего изображения задержка составляет всего 0,25 кадра при построчной развертке, 1,25 поля при чересстрочной развертке
выбор преобразования соотношения сторон либо сохранение исходного значения
встроенный корректор временных искажений для стабилизации изображений с неустойчивым синхросигналом
выделение внедренного аудиосигнала из HDMI и 3G HS-SDI в форматы, совместимые с S/PDIF
встроенный генератор испытательных сигналов
порт USB для обновления микропрограммы
энергонезависимая память с автосохранением и воспроизведением настроек
разнообразие возможностей управления - кнопками передней панели, поворотной рукояткой, через RS-232, TCP/IP API и встроенный веб-сервер, возможность использования программы формирования составных изображений
резервное копирование настроек - полная конфигурация системы через веб-браузер может быть сохранена на диск с возможностью воспроизведения на других устройствах
возможность блокирования передней панели
одно изображение в другом в режимах светодиодного дисплея и масштабатора, масштабирование изображений с пиксельной точностью
универсальный источник питания ~100-240 В
корпус для установки в 19-дюймовую стойку (1U)
Входы
Композитный видеосигнал (2 вх.): разъемы BNC и RCA; Y/С (1 вх.), разъем мини-DIN; Компонентный видеосигнал (1 вх.): YPbPr(S) или RGsB/RGBS, 3 или 4 разъема BNC; HDMI (1 вх.): разъем HDMI; DVI (1 вх.) с HDCP; VGA (1 вх.): разъем HD15F; SDI (1 вх.): SD/HD/3G HD-SDI, разъем BNC; Внешняя синхронизация (1 вх.): разъем BNC, двух- и трехуровневые импульсы либо сигнал черного поля, 50/59,94/60 Гц
Стандартные форматы VESA DVI/VGA от 640x480 до 1920x1200, 720p, 1080p; 3G HD-SDI в форматах SMPTE, 480i, 576i, 720p, 1080i, 1080p с возможностью ввода аудиосигнала
