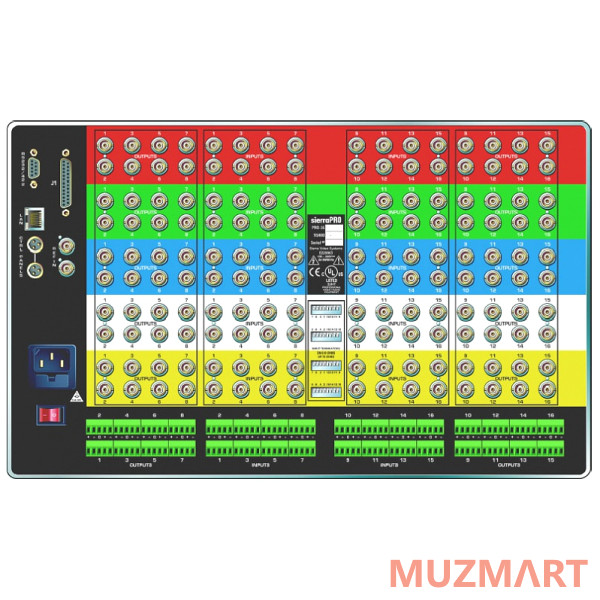

В данном разделе вы можете ознакомиться с техническими характеристиками на Kramer Sierra Pro XL 1616V5S-XL Матричный коммутатор
Матричный коммутатор 16 x 16, широкополосный видеосигнал (450 МГц), три канала + два канала синхронизации + стереозвук. Sierra Pro XL - это широкополосные матричные коммутаторы с IP-управлением, предназначенные для профессиональных презентационных систем. Полоса пропускания 450 МГц с очень высокой равномерностью, функция Matrix Mapping и возможность управления по протоколу IP обеспечивают этим приборам наивысшую эффективность в самых требовательных к качеству презентационных системах.
Функция универсальной раздельной коммутации Matrix Mapping™ позволяет независимо переключать любой вход на любом уровне маршрутизатора: можно переключить отдельно один уровень или любое сочетание из уровней R, G, B, H, V, левого и правого аудиоуровней для любого входа
Низкий уровень перекрестных помех
Широкая полоса пропускания: 450 МГц (–3 дБ) при полной нагрузке. Гарантированная равномерность АЧХ в пределах полосы пропускания обеспечивает высокое качество работы
Резервный источник питания по доп. заказу
Очень малые шумы и искажения в аудиотракте
Для матриц с аудио – регулировка уровня аудио, как по входам, так и по выходам
Возможность группировки входов: несколько входов можно объединить в группу и управлять ими независимо от других групп
Широкополосный видеосигнал
Полоса пропускания
450 МГц (-3 дБ)
Коэффициент передачи
1
Перекрестные помехи
-80 дБ на 1 МГц, -47 дБ на 100 МГц, -30 дБ на 150 МГц
Вход
Размах видеосигнала
от 0,2 В до 5 В
Импеданс
75 Ом
Потери на отражение
менее -30 дБ на 5 МГц
Тип разъема
BNC
Выход
Размах видеосигнала
от 0,2 В до 5 В
Импеданс
75 Ом
Потери на отражение
менее -30 дБ на 5 МГц
Тип разъема
BNC
Аналоговый аудиосигнал
Усиление по напряжению
1 (±0,75 дБ максимум, ±0,25 типовое значение)
Диапазон регулировки по входу:
от +20,5 дБ до -8 дБ
Диапазон регулировки по выходу:
от +15 дБ до -59,5 дБ и полное отключение (MUTE)
Частотная характеристика
полоса пропускания от 20 Гц до 20 кГц с неравномерностью ±0,5 дБ, точка -3 дБ на 120 кГц (единичное усиление)
Динамический диапазон
-96 дБ (20 Гц-20 кГц, невзвешенное значение при единичном усилении)
Перекрестные помехи при наихудших условиях на всех входах
менее -80 дБ на 1 кГц (единичное усиление)
Интермодуляционные и нелинейные искажения
(20 Гц-20 кГц)
Нелинейные искажения:
менее 0,025% (20 Гц-20 кГц при +4 dBu, единичное усиление)
Интермодуляционные искажения:
менее 0,025 SMPTE-DIN при +4 dBu (единичное усиление), менее 0,01% CCIF при +16 dBu (единичное усиление)
Вход
Максимальный уровень сигнала
+24 dBu
Импеданс
более 20 кОм
Тип разъема
5-контактный клеммный блок для балансного и небалансного сигнала
Выход
Максимальный уровень
+24 dBu (балансный)
Импеданс
+18 dBu (небалансный)
Тип разъема
5-контактный клеммный блок для балансного и небалансного сигнала
