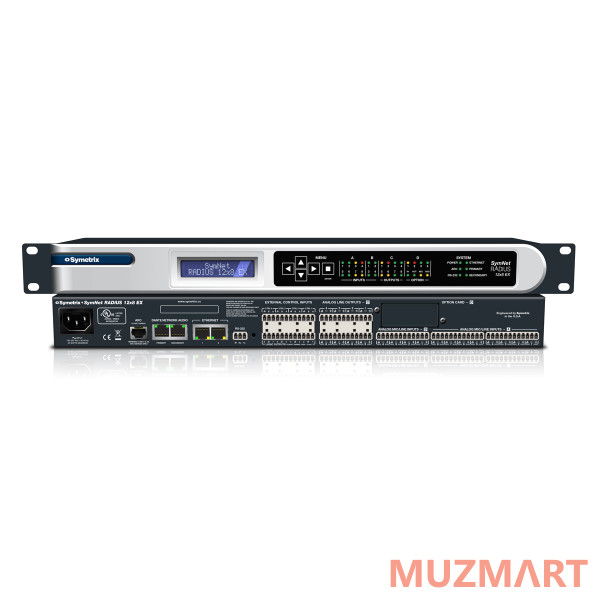

Symetrix Radius 12x8 EX Цифровая аудио платформа

Цифровая аудио платформа.

Конфигурация:

• Питание: Стандартный присоединяемый силовой IEC кабель 100-240 В переменного тока, 50/60 Гц, максимальная потребляемая мощность 45 Ватт.
• ARC: С разъемом RJ45 передается питание и RS485 данные на один или больше устройств ARC.
• Логические выходы: 8 логических выходов с 4-мя спаренными общими клеммами заземления. Напряжение на логическом выходе: низкое (0В), если активен, программно поднимается до 5В, если неактивен, управляется напрямую при помощи LED-индикаторов.
• Контролируемые входы: 4 аналоговых контролируемых входа могут использоваться с потенциометрами, так и делиться на 8 переключаемых входов (требует опорного напряжения в +3.3В).
• Dante (Primary): 1000 Base-T Ethernet портов обеспечивают 128 (64x64) каналов для передачи аудио по протоколу Dante.
• Dante (Secondary): 1000 Base-T Ethernet портов для уверенной передачи аудио по протоколу Dante.
• Ethernet: 10/100 Base-T Ethernet для соединения с SymNet Composer, хост-компьютером и сторонними управляющими устройствами через IP. Использует автоматическую перекрестную маршрутизацию для прямого соединения между устройствами.
• RS-232: Стандартный интерфейс для соединения с устройствами сторонних производителей. Свойства порта: 38.4 кбод (по-умолчанию), 8 бит данных, 1 стоп-бит, без бита четности, без управления потоком данных.
• Аналоговые выходы: Восемь каналов линейных выходов
• Аналоговые входы: 12 каналов микрофонных/линейных входов с фантомным питанием
• Опциональный слот карт ввода/вывода: слот карт ввода/вывода принимает любые доступные карты, обеспечивая до 4 каналов локального ввода/вывода. Подробности см. в документации на конкретные карты ввода/вывода SymNet.

Технические характерстики:

• Процессоры: 1 аналоговый SHARC 21489 @ 400 мГц SIMD.
• Начальная емкость обработки: 400 MIPS, 1.6 GFLOPS.
• Частота дискретизации: 48 кГц, ± 100 ppm.
• Частотная характеристика (A/D/A): 20 Гц – 20 кГц, ± 0.5 дБ.
• Динамический диапазон (A/D/A): > 114 дБ, по шкале А
• Разделение каналов (A/D/A): > 108 дБ @ 1 кГц, +24 dBu.
• Задержка (A/D/A): 0.88 mS, сигнал со входа на выход
• Память на линиях задержки: 80 моно секунд
• Управляемые аналоговые входы: 0-3.3 VDC.
• Рекомендованные потенциометры внешнего контроля: 10k, линейные
• Логические выходы: 0V , если активен; поднимается до 5V, если неактивен
• Максимальное напряжение внешнего блока питания / нагрузка по току: 24В / 50 mA.
• Максимальный ток на выходе: 10 mA.
• Коэффициент искажений синуса и шум: < -85 дБ; 1 кГц, +22 dBu на уровне 0 дБ.
• Стандартный RS-232 вход/выход: 57.6 кбод (по-умолчанию), 8 дата бит, 1 стоп-бит, без бита четности, нет управления передачей данных, требуются только клеммы 2,3 и 5.
• Стандартный разъем RS-485: 38.4 бод (по-умолчанию), 8 дата бит, 1 стоп-бит, без бита четности, нет управления передачей данных. Может быть заменен на ARC-порт
• Ethernet кабель: стандартный CAT5, максимальное расстояние между устройствами: 100 метров.
• Кабель для протокола Dante: стандартный CAT6, максимальное расстояние между устройствами: 100 метров.
• ARC-кабель: стандартный САТ5, длина зависит от количества и загрузки устройств.
• Максимальное количество устройств в системе: 32 устройства на один дата-файл.
• Максимальное количество пресетов: 1000.

Аналоговые входы:

• Разъемы: 3.81 мм клеммный разъем.
• Количество входов: 12 переключаемых (микрофонных/линейных) симметричных входов.
• Номинальный уровень входного сигнала: +4 dBu с запасом в динамическом диапазоне 20 дБ.
• Максимальный входной уровень: +23 dBu.
• Уровень предусиления микрофонного сигнала: 0, 11.8, 24, 44 или 54 dB (переключаемый) с уровнем балансировочного входного сигнала ± 24 дБ.
• Микрофонный EIN предусилитель: < -127 дБ с сопротивлением источника 150 Ом.
• Коэффициент подавления синфазного сигнала: > 76 дБ @ 1 кГц, единичное повторение сигнала.
• Входное сопротивление: 8k для симметричного, 4k для несимметричного.
• Фантомное питание (на вход): +48 VDC @ 10 mA.
• Динамический диапазон: > 115 дБ, по шкале А.
• Коэффициент искажений синуса и шум: < -94 дБ ; 1 кГц @ +22 dBu на уровне в 0 дБ.
• Задержка сигнала: 0.28 мс.

Аналоговые выходы:

• Разъемы: 3.81 мм клеммный разъем.
• Количество выходов: 8 симметричных линейных выходов.
• Номинальный уровень выходного сигнала: +4 dBu с запасом в динамическом диапазоне 20 дБ.
• Максимальный уровень выходного сигнала: +24 dBu (+22.8 dBu на 2kОм минимальной нагрузки).
• Выходное сопротивление: 300Ом для симметричного, 150Ом для несимметричного.
• Динамический диапазон: > 117 дБ, по шкале А.
• Коэффициент искажений синуса и шум: < -95 дБ ; 1 кГц @ +22 dBu на уровне в 0 дБ.
• Задержка сигнала: 0.60 мс.
