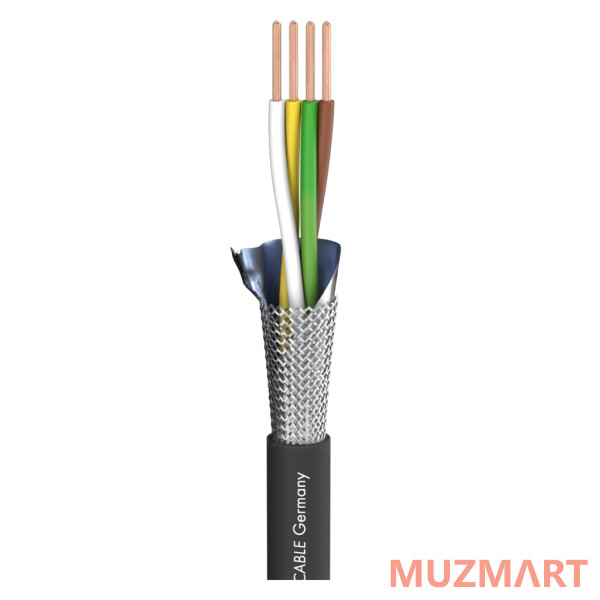

Sommer Cable 540-0051 SC-Binary 434 DMX512 BLK Кабель DMX, 100м

В данном разделе вы можете ознакомиться с техническими характеристиками на Sommer Cable 540-0051 SC-Binary 434 DMX512 BLK Кабель DMX, 100м

Sommer Cable 540-0051 SC-Binary 434 DMX512 BLK Кабель DMX, 100м.

Когда данные должны передаваться то в одном, то в другом направлении, следует использовать цифровой кабель с обратным каналом. Волновое сопротивление этого кабеля также определяется как 110 Ом. Из 4 проводов 2 используются для функции обратной связи. Прочная внешняя оболочка подходит как для наружной, так и для стационарной установки. Цветовая маркировка согласно DIN 47100. Благодаря двойному экранированию (фольга AL/PT + медная оплетка) и кодировке проводов соответствует общедействующим нормам (VDE 0812/VDE 0207). Скорость передачи 256 Кбит/с согласно стандарту EIA 485.

Преимущества:
Цифровая передача на большие расстояния благодаря стандартам DMX и AES/EBU.
Превосходная защита от электрических помех (экран из медной сетки + фольга AL/PT).
Чрезвычайно надежный благодаря специальной прочной оболочке.

Применение:
Объединение в сеть сканеров и систем освещения с функцией обратного контроля.
Подключение цифровых блоков управления и устройств всех видов.

Цвет: черный.
Передача сигнала: симметричная.
Конструкция: [2(2LI2YS 0,34мм2) (ST)]CY.
Материал оболочки: PVC.
Диаметр оболочки: 7,0 мм.
Количество каналов (AES/EBU, DMX): 1.
Внутренний проводник (AES/EBU, DMX): 4.
Внутренний проводник (AES/EBU, DMX): 0,34 мм2.
Диаметр внутреннего проводника (AES/EBU, DMX): 0,66 мм.
AWG (AES/EBU, DMX): 22.
Экранирование: медная спираль, луженая + фольга AL/PT.
Коэффициент экранирования: 100%.
Медные жилы (AES/EBU, DMX): 7.
Диаметр медной жилы (AES/EBU, DMX): 0,25 мм.
Материал изоляции проводника: PE.
Вес 1 м.: 65 г.
Устойчивость к УФ-излучению: да.
Пожарная нагрузка на м.: 0,22 кВтч.
Температура мин.: -25 С.
Температура макс.: 70 С.
Ширина: 7 мм.
Емкость проводник/проводник на 1 м (AES/EBU, DMX): 58 пФ.
Емкость проводник/экран на 1 м (AES/EBU, DMX): 100 пФ.
Полное сопротивление: 110 Ом.
Изоляционное сопротивление на 1 км: 5 ГОм.
Изоляционное сопротивление на 1 км (AES/EBU, DMX): 5 ГОм.
Сопротивление проводника на 1 км: 53 Ом.
Сопротивление экрана на 1 км: 15 Ом.
BPVo-Euroclass: Fca.
